iPad Air3 换电池教程

iPad Air3 拆卸电池教程

iPad Air3 的电池容量是 8162mAh。如果电池需要频繁充电，您可能需要跟换它，请按照教程上面的步骤更换电池。

为了您的安全，请在拆卸设备之前将电池放电至 25% 以下。如果电池在维修过程中意外损坏，这可以降低发生危险热事件的风险。如果您的电池膨胀，请采取适当的预防措施。

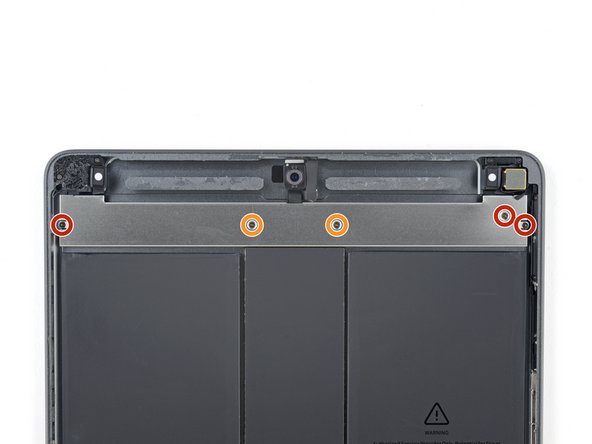

步骤10：卸下上部组件盖板螺丝

• 使用十字螺丝刀卸下固定上部组件盖板的五颗螺钉。
• 三个 1.4mm 长的螺钉
• 两个 2.4mm 长的螺钉

• 在整个维修过程中，每个螺丝可能长度不同，请确保它准确地回到原来的位置，以免损坏你的 iPad。

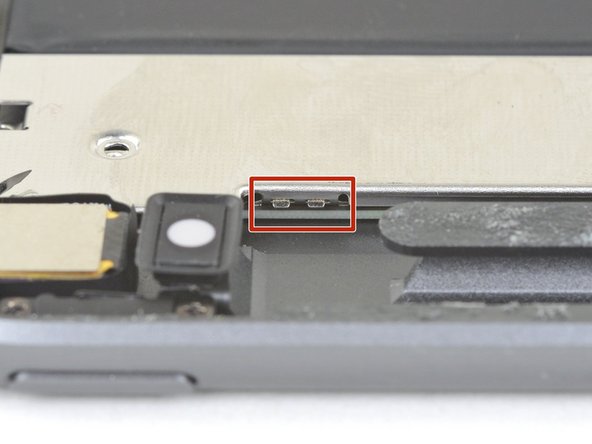

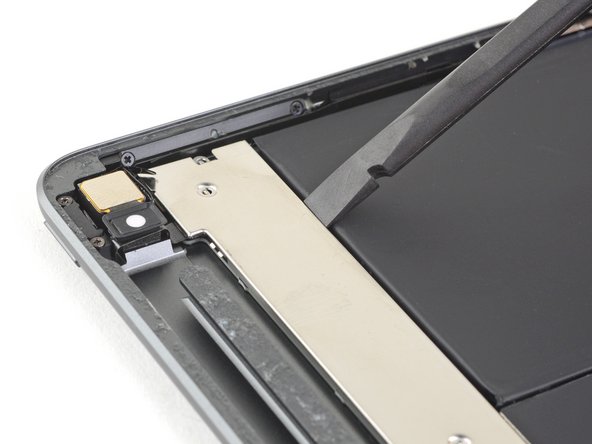

步骤11：移除上部组件盖板

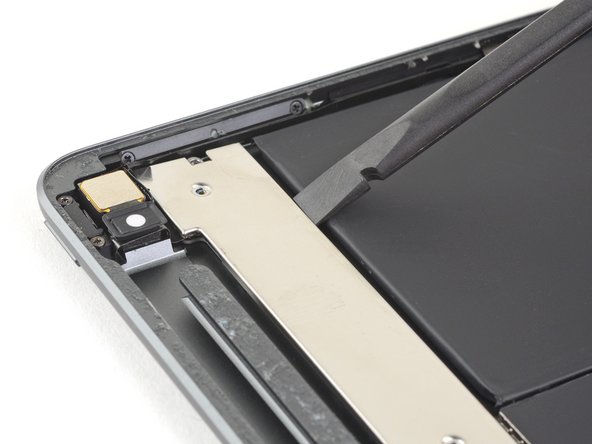

• 使用撬棒将上部组件支架推向上边缘，使其脱离位于后置摄像头附近的夹子。

• 拆下上部组件支架。
• 在重新组装过程中，确保上部组件支架在后置摄像头附近的夹子下对齐划入。

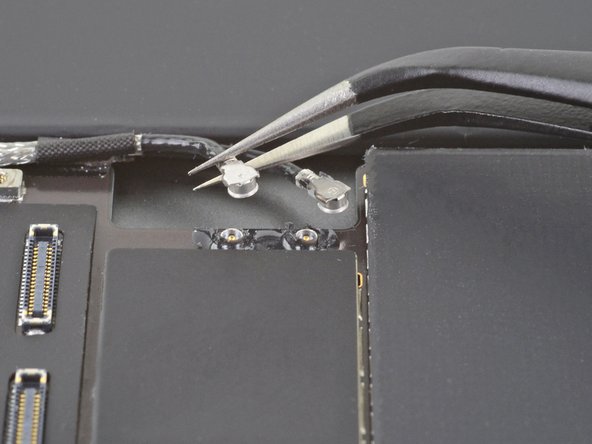

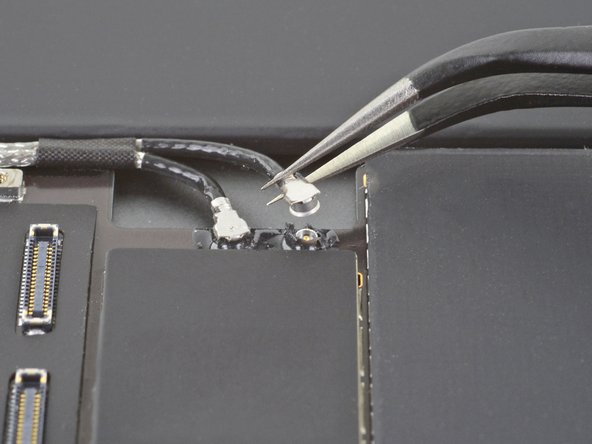

步骤12：断开2根天线

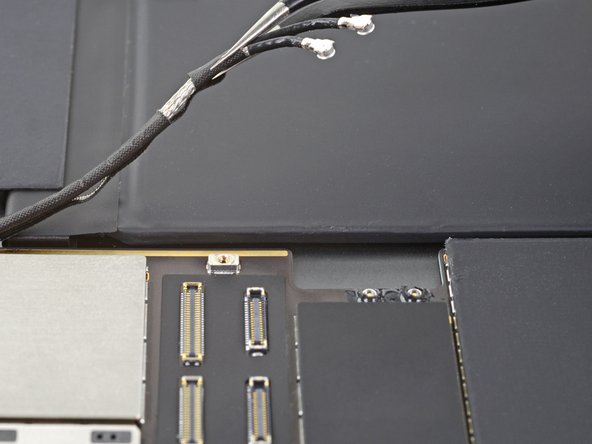

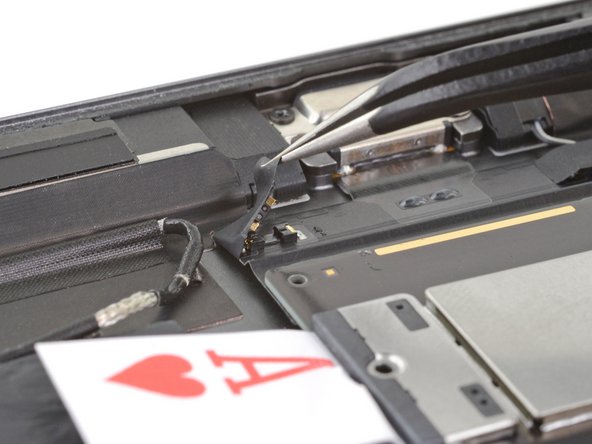

• 使用镊子将逻辑板2根天线电缆向上提起，断开天线接口。

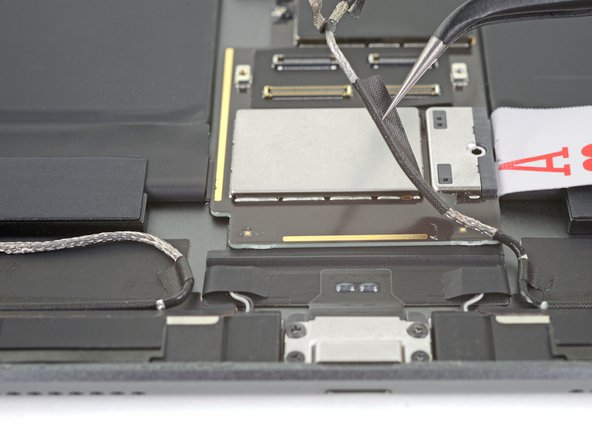

步骤13：剥离右侧天线电缆

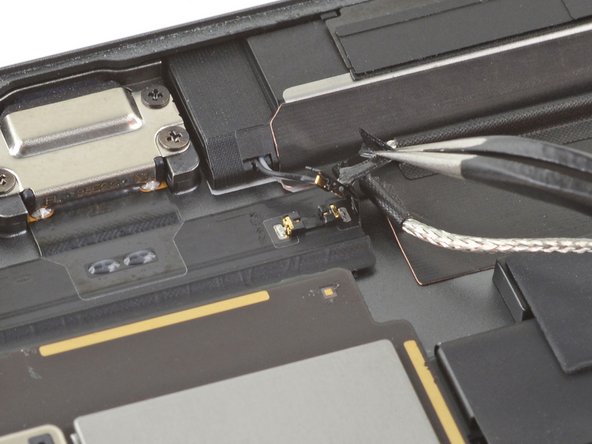

• 使用镊子将天线电缆从逻辑板上提起。

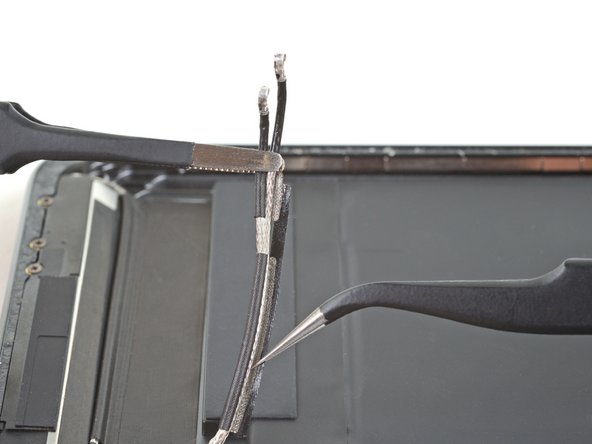

• 使用镊子解开将两条天线电缆固定在一起的胶带。

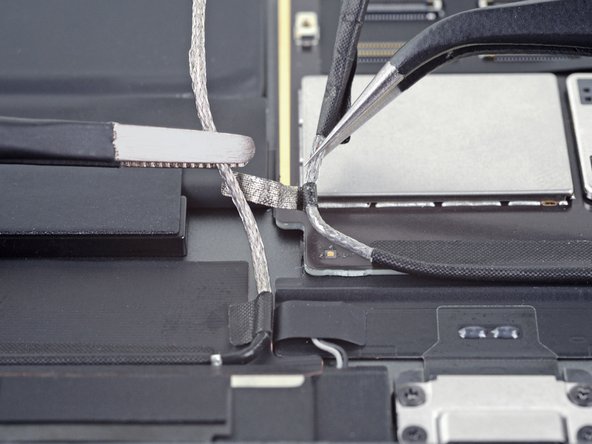

• 使用镊子打开将天线电缆固定在一起的下部胶带。
• 分开两条天线电缆。
• 使用镊子将右侧天线电缆从逻辑板上剥离。
• 将左右天线电缆折叠起来。

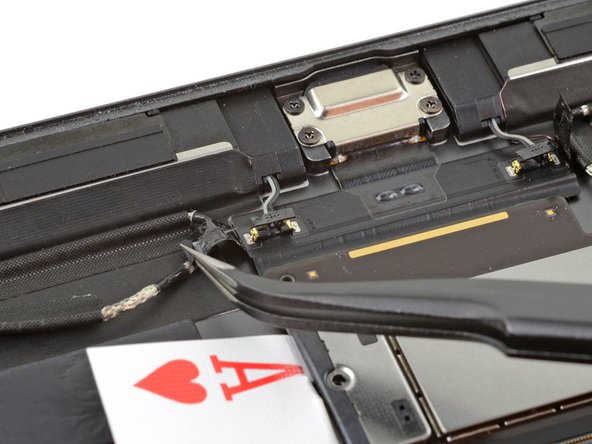

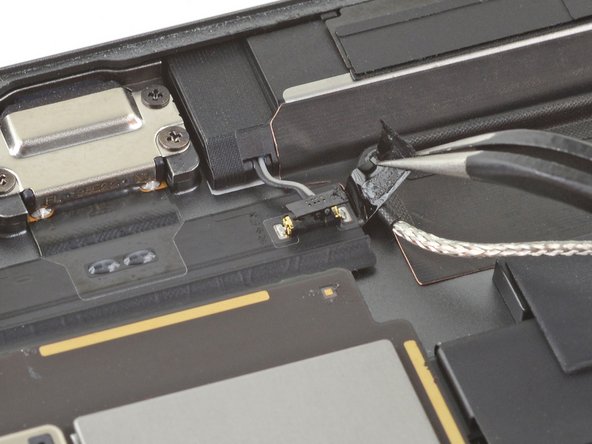

步骤14：从扬声器连接器上取下胶带

• 使用镊子剥去覆盖左右扬声器连接器的胶带。
• 当您拉起磁带时，扬声器连接器将断开。
• 对左右扬声器连接器都这样操作。

步骤15：断开上部组件

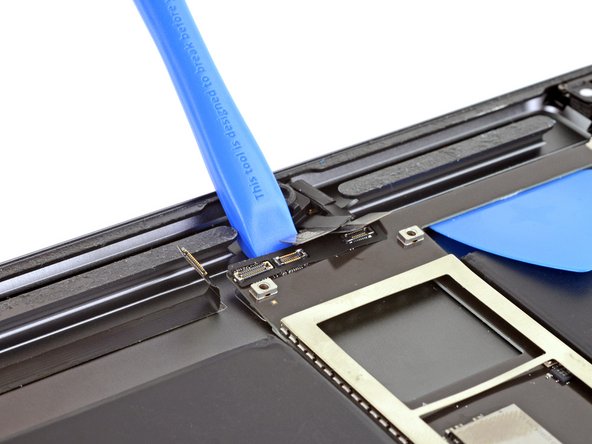

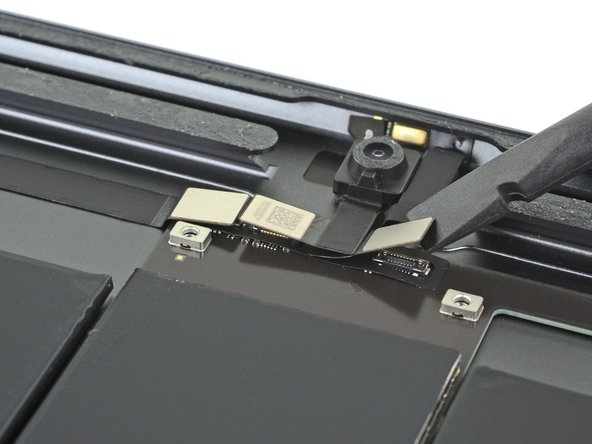

• 使用撬棒的扁平端，笔直向上断开耳机插孔排线。

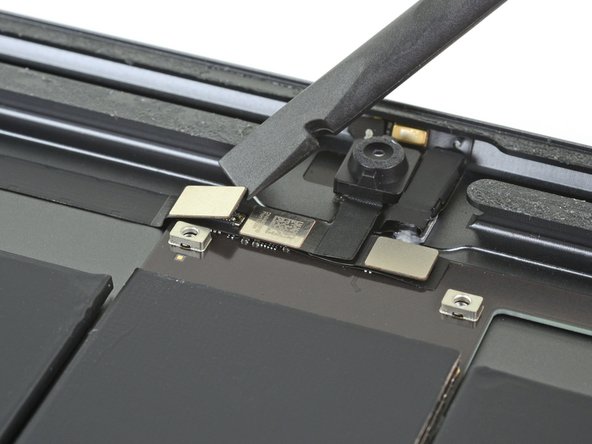

• 再断开前置摄像头和麦克风组件排线。

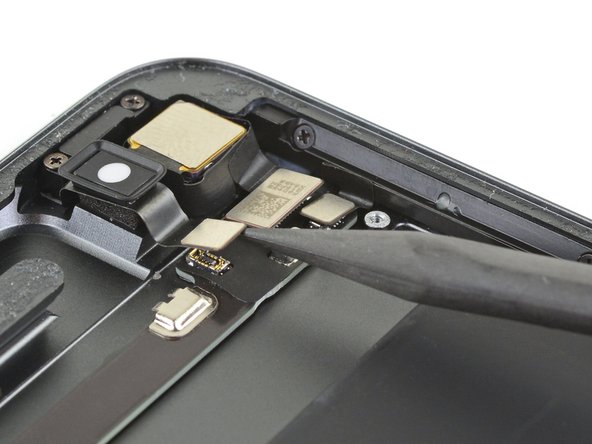

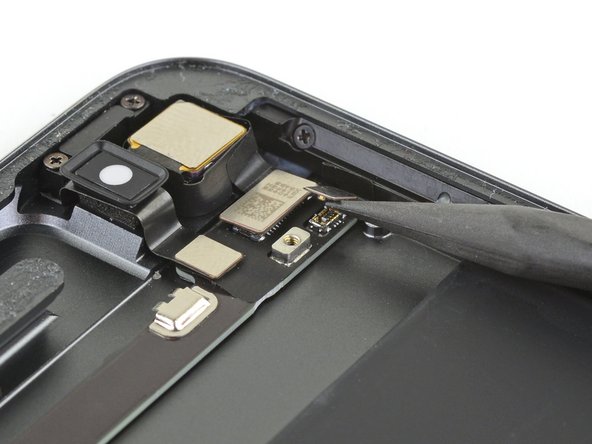

步骤16：断开3根排线

• 使用撬棒断开电源按钮组件排线。
• 使用撬棒断开后置摄像头。
• 使用撬棒断开音量按钮电缆。

步骤17：卸下固定逻辑板螺丝

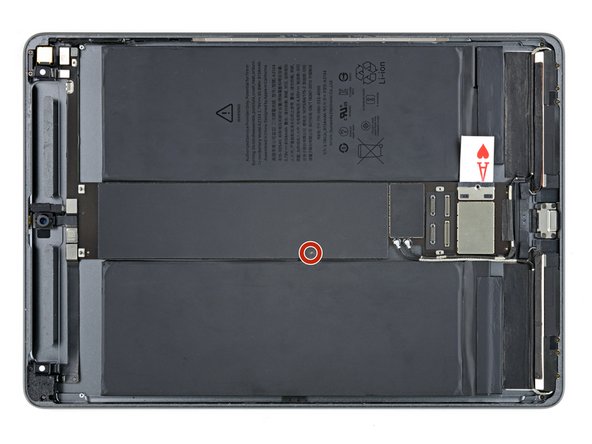

• 使用十字螺丝刀卸下固定逻辑板护罩的 1.3mm 长螺丝。

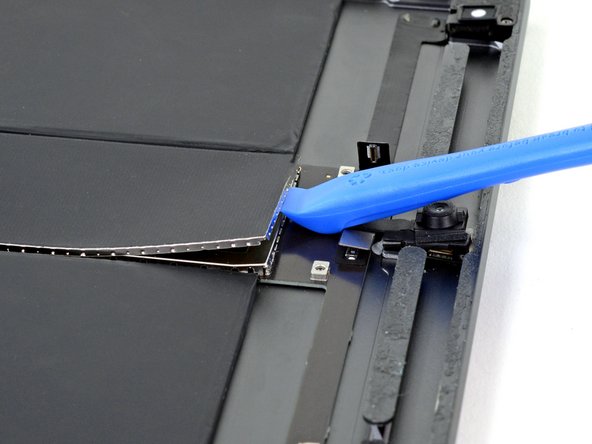

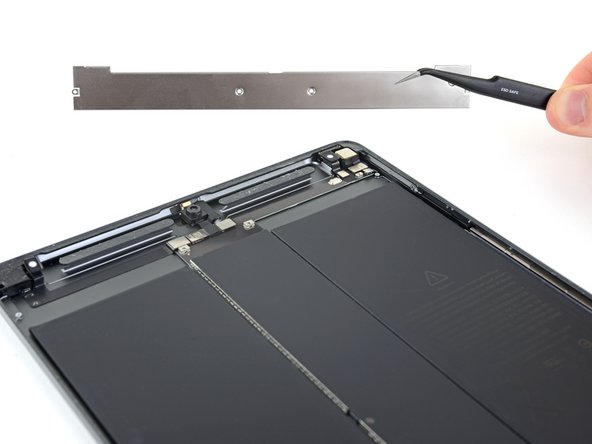

步骤18：拆下逻辑板屏蔽罩

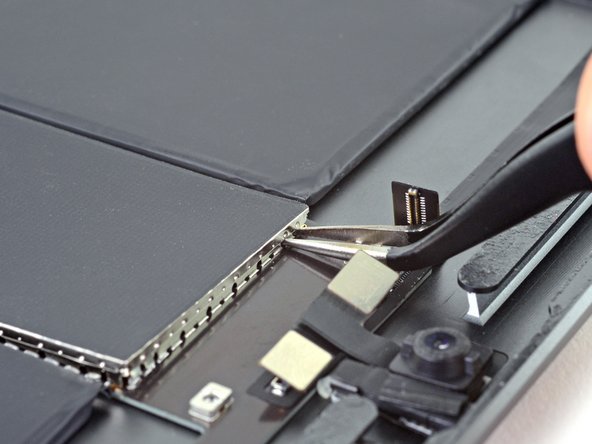

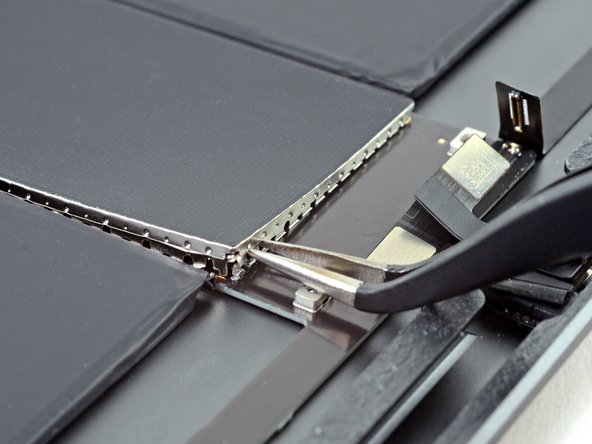

• 用镊子的尖端插入左右角逻辑板屏蔽下方的间隙中。
• 轻轻撬起以松开逻辑板护罩。

• 撬起以松开防护罩，直到松开护罩的整个顶部边缘。

• 用手指握住逻辑板护罩，慢慢抬起防护罩并将其取下。

步骤19：断开智能连接器电缆

• 使用撬棒笔直向上翘起，断开智能连接器排线。

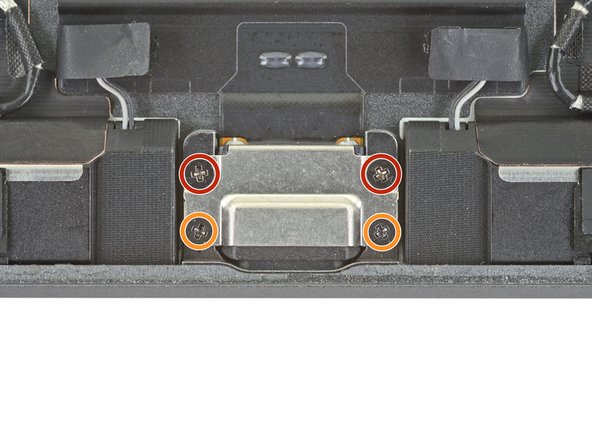

步骤20：卸下充电口螺丝

• 使用十字螺丝刀卸下将充电端口固定的四颗螺钉。
• 两个 2.4mm 长的螺钉。
• 两个 1.7mm 长的螺钉。

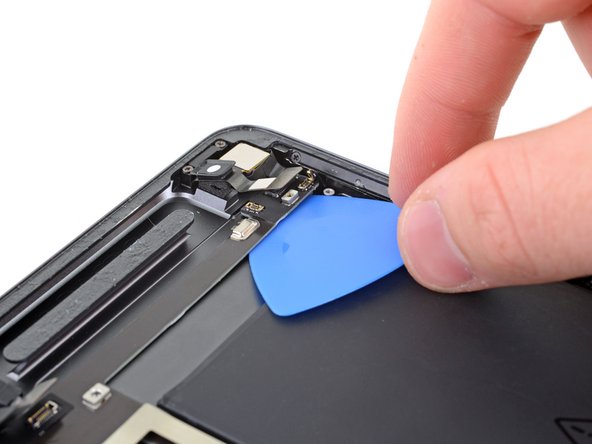

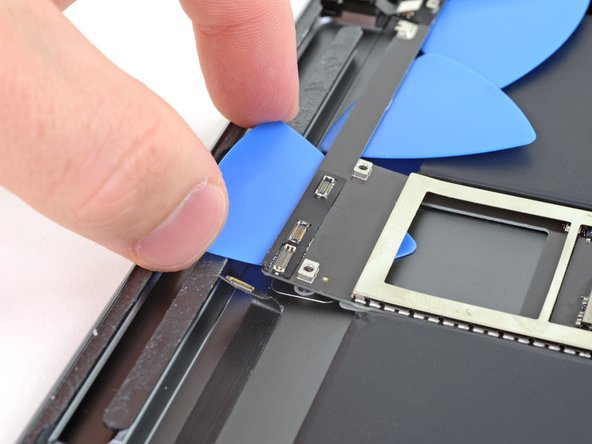

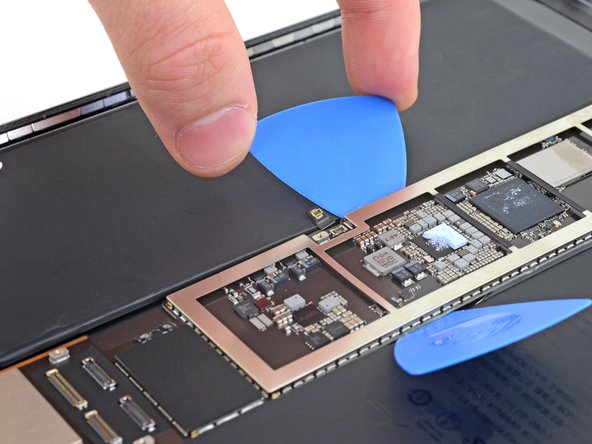

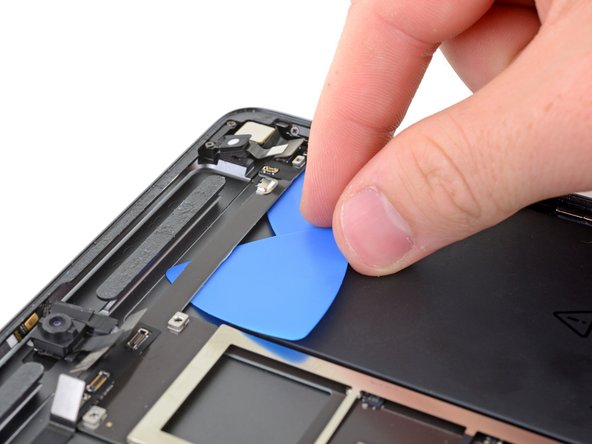

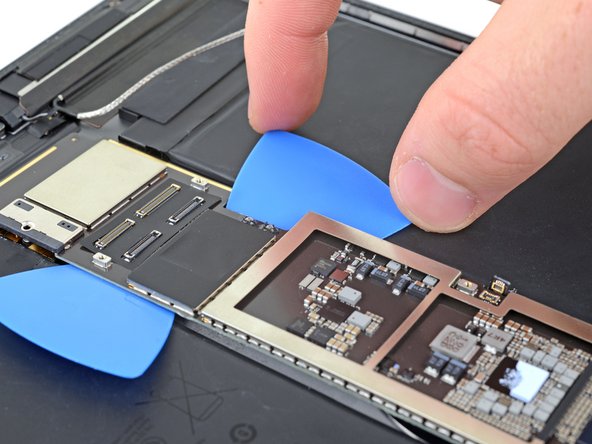

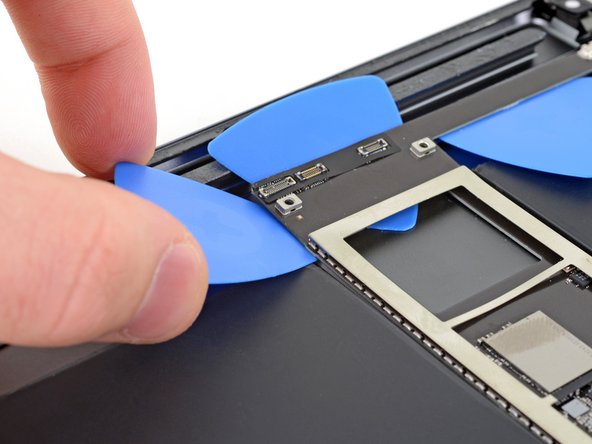

• 在靠近后置摄像头的逻辑板臂下方撬起，直到您可以在其下方滑入三角撬片。

• 插入撬片，以切割逻辑板臂下方的粘合剂。

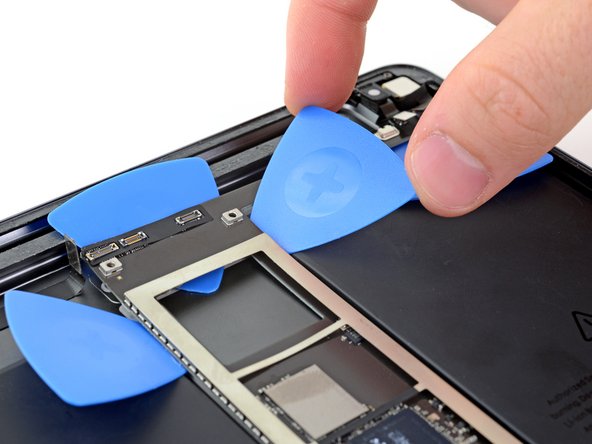

• 在逻辑板臂下方插入另一个三角撬片。
• 将三角撬片滑向前置摄像头。

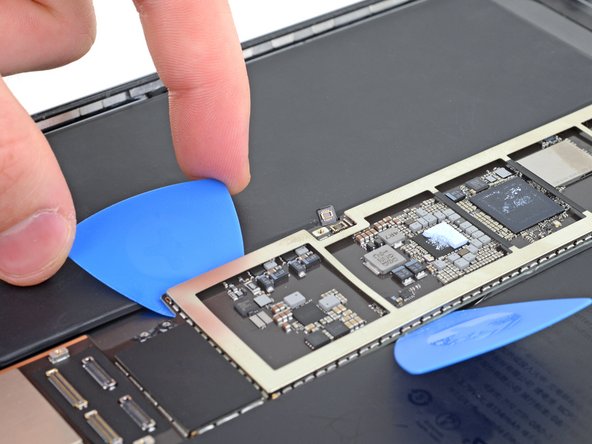

• 在前置摄像头旁边的逻辑板下方撬起一个缝隙。

• 撬起逻辑板，直到您可以在逻辑板下方滑动三角撬片。

• 推动逻辑板下方的三角撬片以切割粘合剂。

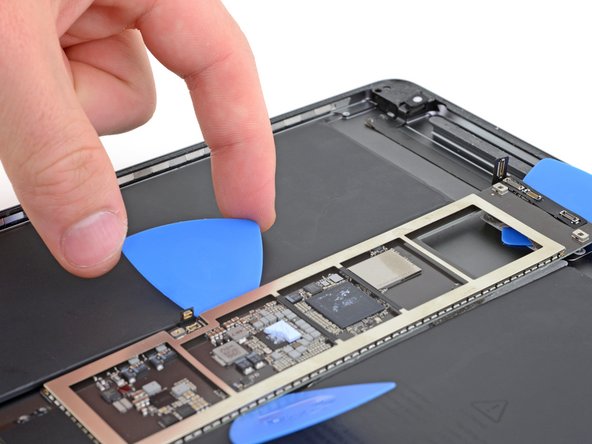

• 在逻辑板的左上角下插入另一个三角撬片。

• 将撬片向下滑动到 iPad 底部以切割粘合剂。

• 将三角撬片滑向逻辑板的左边缘，直到靠近智能连接器电缆。

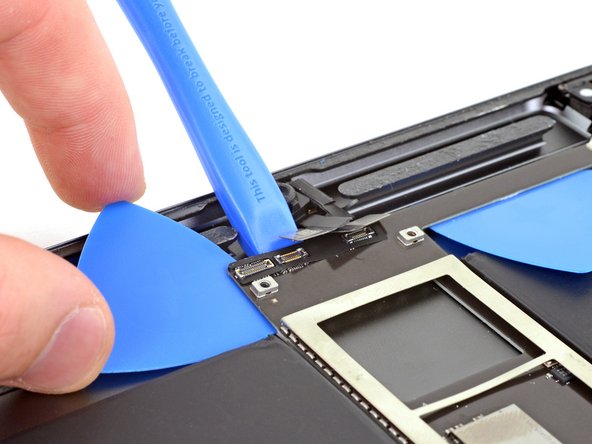

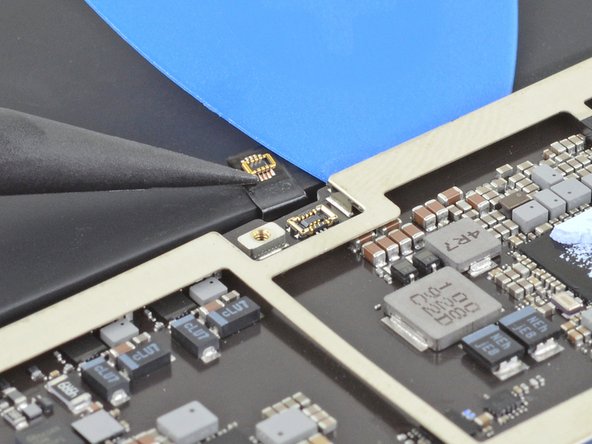

• 使用撬棒将智能连接器排线移到三角撬片后面。

• 将三角撬片滑过智能连接器排线。

• 向下滑动到天线连接器。

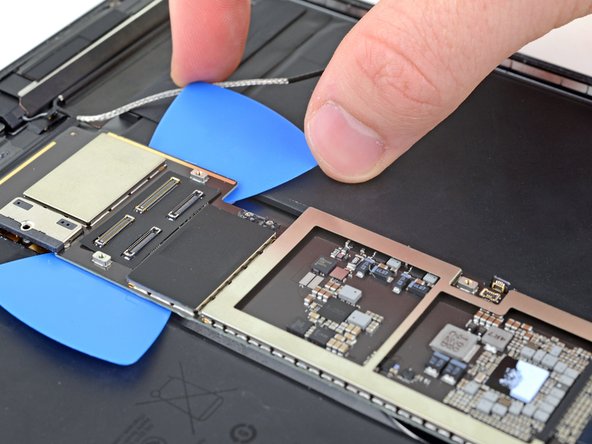

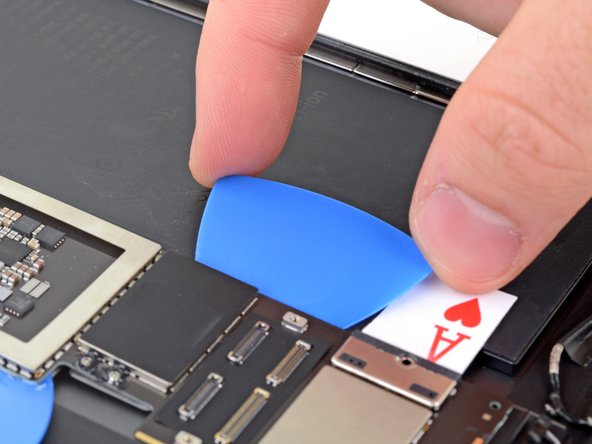

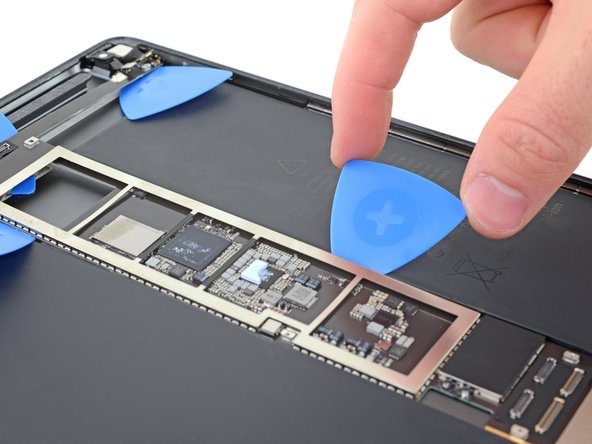

• 在逻辑板的右上边缘下方插入三角撬片。

• 将撬片向下滑动到 iPad 底部以切割粘合剂。

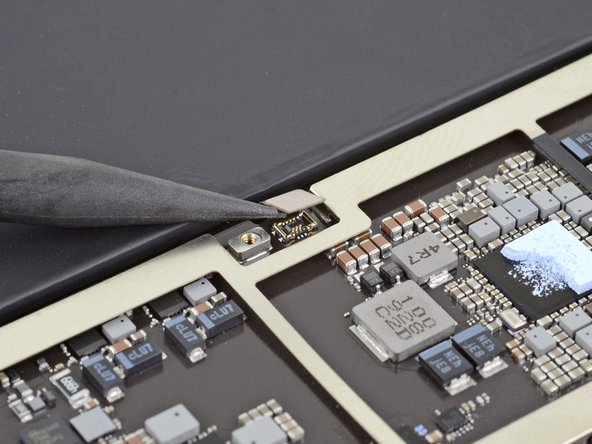

• 将三角撬片沿右边缘向下滑动，直到遇到电池连接器。

• 拆下电池阻挡器。

• 将左三角撬片的左边缘向下滑动到扬声器连接器。

• 慢慢撬起逻辑主板。

步骤22：卸下逻辑主板

• 慢慢抬起逻辑板并将充电端口从凹槽中拉出。
• 卸下逻辑板。

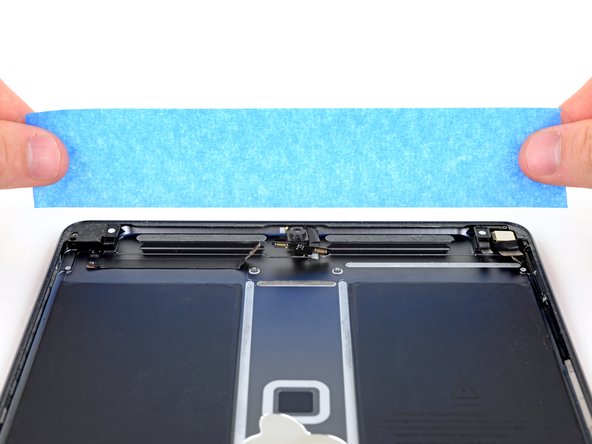

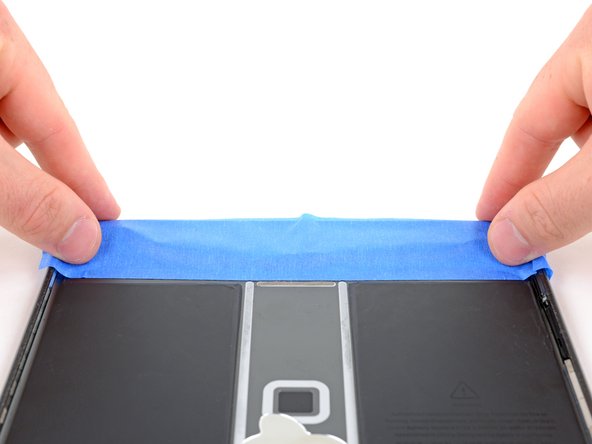

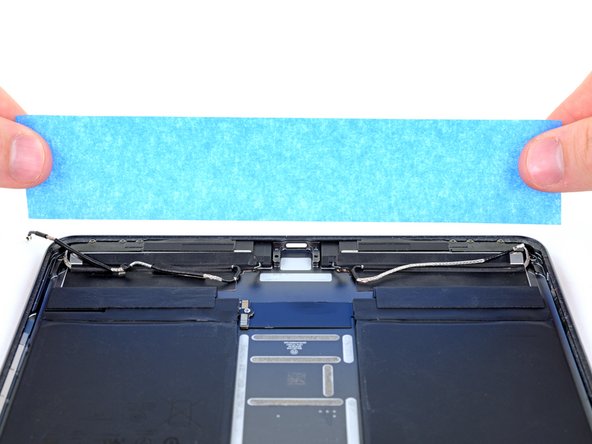

步骤23：贴上保护胶带

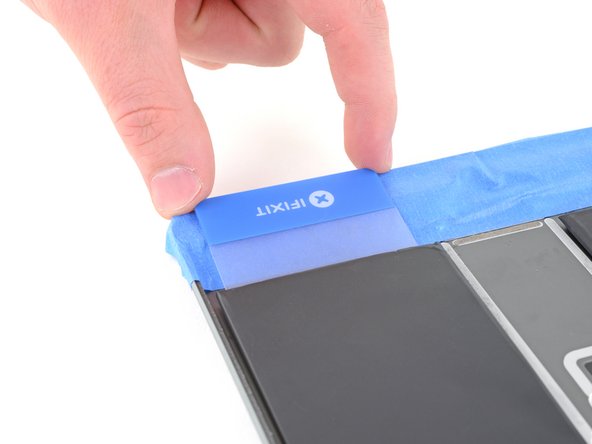

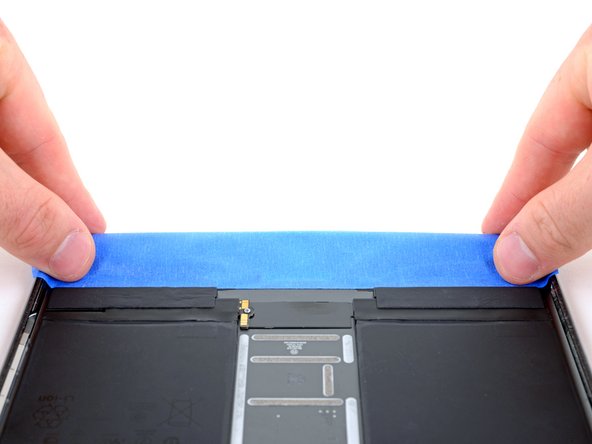

• 将一条油漆胶带或遮蔽胶带剪成 iPad 的宽度。
• 将胶带贴住底部边缘。
• 将胶带贴住顶部边缘。

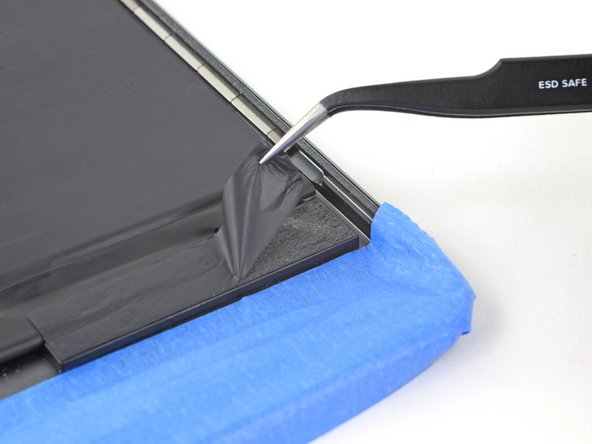

步骤24：取下电池胶带

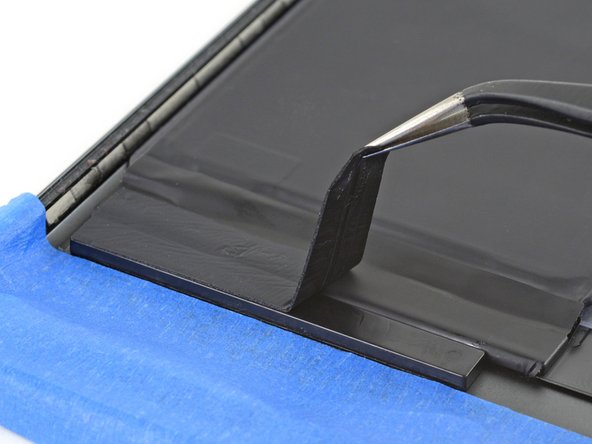

• 使用镊子取下电池下部缓冲块的两条胶带。
• 小心不要刺破电池。

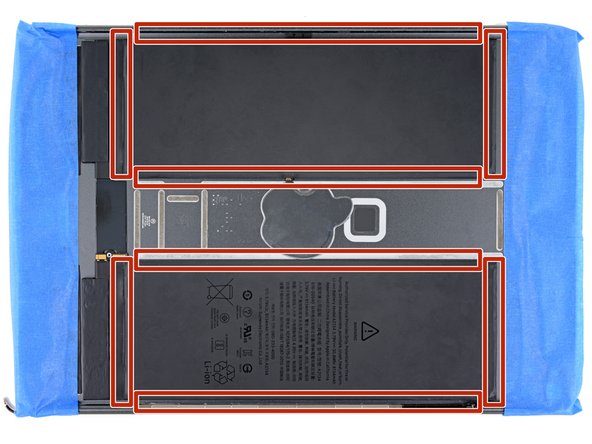

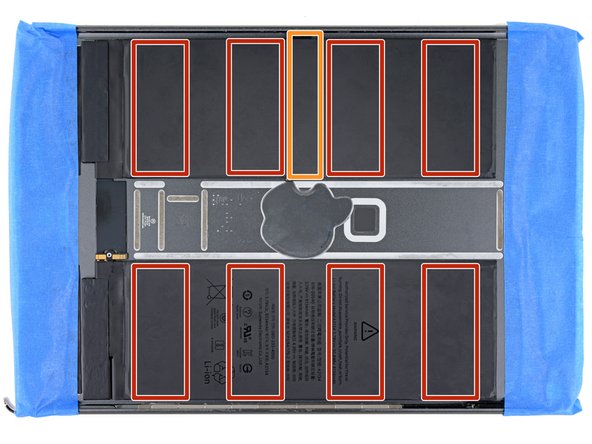

背部胶条位置信息

• 红色框显示将电池固定到后壳的胶带的位置。
• 橙色框显示在左侧电池下的智能连接器排线的位置。撬起电池时请小心不要损坏此电缆。

步骤25：滴酒精软化背胶

• 在每个电池组的周边涂抹几滴酒精软化背胶。

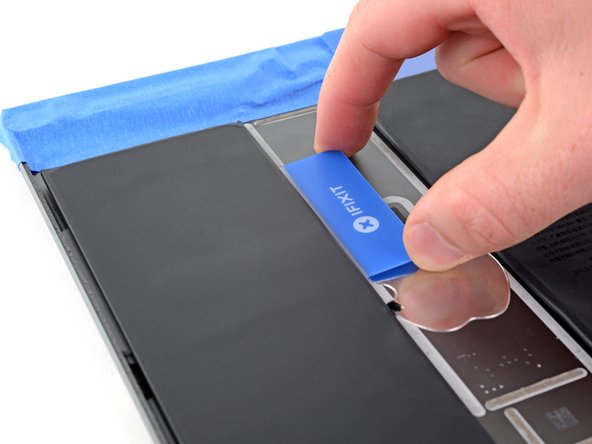

步骤26：分离电池背胶

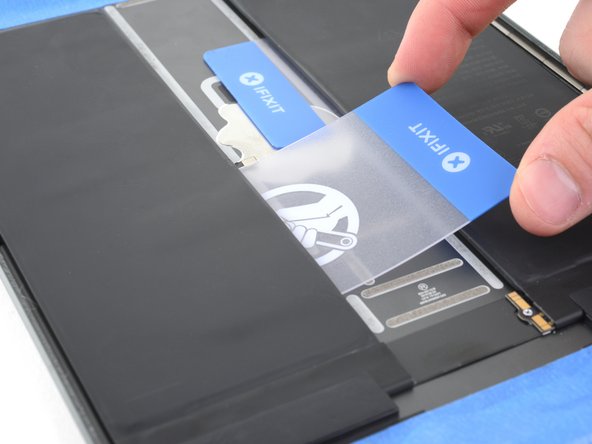

• 在左侧电池的顶部下方插入一张塑料卡。
• 将塑料卡尽可能滑到电池下方以切断粘合剂。

• 在右侧电池单元的顶部下方插入另一张塑料卡。
• 将塑料卡尽可能滑到电池下方以切断粘合剂。

• 从左侧电池单元下方取出塑料卡。
• 将其插入智能连接器电缆上方的电池下方。
• 注意不要触摸智能连接器电缆，以免撕裂它。
• 将塑料卡尽可能滑到电池下方以切断粘合剂。

• 使用卡片松开剩余的电池背胶。

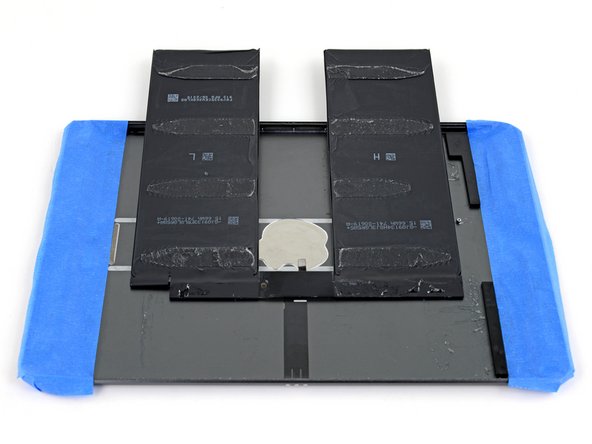

步骤27：取出电池

• 取出电池。
• 如果 iPad 中残留有酒精溶液，请在安装新电池之前用滤纸或无绒布小心地将其擦掉，或让其风干。
• 如果你的新电池未预装胶条，请先贴上胶条在装入。
• 换电池操作结束。

• 注意：安装电池后请先测试正常开机，无问题后再进行安装操作。
